鐮刀淬火工藝大揭秘：傳統(tǒng)火焰 VS 感應(yīng)加熱，高頻 / 超高頻怎么選？

農(nóng)具廠、刀具廠老板常問(wèn)：“鐮刀淬火用高頻還是超高頻？哪種更耐用？傳統(tǒng)火焰淬火能不能將就？” 其實(shí)答案藏在 “工藝匹配” 里 ——感應(yīng)加熱（高頻 / 超高頻）早已全面超越傳統(tǒng)土法淬火，而高頻與超高頻的選擇，需結(jié)合鐮刀的材質(zhì)、刃口厚度、生產(chǎn)效率需求科學(xué)判斷，最終目標(biāo)是實(shí)現(xiàn) “刃口硬耐磨、刀身韌抗崩、批量生產(chǎn)穩(wěn)”。

先判優(yōu)劣：傳統(tǒng)火焰淬火 VS 感應(yīng)加熱，根本不是一個(gè)量級(jí)

核心抉擇：鐮刀淬火選高頻還是超高頻？看 3 個(gè)關(guān)鍵指標(biāo)

1. 看鐮刀刃口厚度：薄刃選超高頻，厚刃選高頻

• 超高頻淬火設(shè)備（頻率 100-800kHz）：依托 “強(qiáng)集膚效應(yīng)”，熱量集中在極淺表層，硬化層深度 0.3-1mm，更適合薄刃鐮刀（如收割水稻、小麥的輕型鐮刀，刃口厚度≤2mm）：

• 優(yōu)勢(shì)：薄刃易因加熱過(guò)度崩裂，超高頻的 “淺硬化層” 可減少刃口脆性，同時(shí)保證表層高硬度（HRC60-63），切割時(shí)鋒利且不易卷刃；

• 場(chǎng)景：家用輕型鐮刀、精密農(nóng)具鐮刀（要求刃口鋒利度高）。

• 高頻淬火設(shè)備（頻率 10-100kHz）：集膚效應(yīng)溫和，硬化層深度 1-3mm，更適合厚刃鐮刀（如收割玉米、甘蔗的重型鐮刀，刃口厚度 2-5mm）：

• 優(yōu)勢(shì)：厚刃需更深的硬化層抵抗劇烈磨損（如切割粗硬秸稈），高頻的 “深硬化層” 可避免刃口快速磨穿，同時(shí)刀身韌性不受影響；

• 場(chǎng)景：農(nóng)用重型鐮刀、工業(yè)級(jí)割草鐮刀（要求耐沖擊、耐磨損）。

2. 看鐮刀材質(zhì)：低碳鋼優(yōu)先超高頻，中碳鋼適配高頻

• 低碳鋼鐮刀（如 Q235、20# 鋼）：碳含量低（≤0.25%），淬硬性較差，需 “快速加熱、快速冷卻” 以形成馬氏體組織，超高頻的 “秒級(jí)升溫”（3-5 秒達(dá)淬火溫度）可減少滲碳體析出，提升刃口硬度，避免低碳鋼 “淬不硬” 的問(wèn)題。
• 中碳鋼鐮刀（如 45#、50# 鋼）：碳含量適中（0.25%-0.6%），淬硬性較好，高頻的 “平穩(wěn)加熱”（5-8 秒達(dá)淬火溫度）可讓組織充分轉(zhuǎn)變，硬化層均勻性更好，同時(shí)避免超高頻 “局部過(guò)熱” 導(dǎo)致的刃口微裂紋。

3. 看生產(chǎn)效率需求：高產(chǎn)能選超高頻，性價(jià)比選高頻

• 超高頻設(shè)備：加熱速度比高頻快 20%-30%（如厚 2mm 的刃口，超高頻 8 秒加熱完成，高頻需 10 秒），搭配全自動(dòng)生產(chǎn)線（自動(dòng)送料、定位、冷卻、收料），小時(shí)產(chǎn)能可達(dá) 400 把以上，適合 “百萬(wàn)級(jí)年產(chǎn)能” 的大型農(nóng)具廠。

• 高頻設(shè)備：設(shè)備采購(gòu)成本比超高頻低 30%-40%，操作門檻更低（參數(shù)調(diào)試更簡(jiǎn)單），小時(shí)產(chǎn)能 300 把左右，完全滿足 “十萬(wàn) - 五十萬(wàn)級(jí)年產(chǎn)能” 的中小型刀具廠，性價(jià)比更高。

實(shí)測(cè)驗(yàn)證：不同鐮刀的感應(yīng)淬火效果

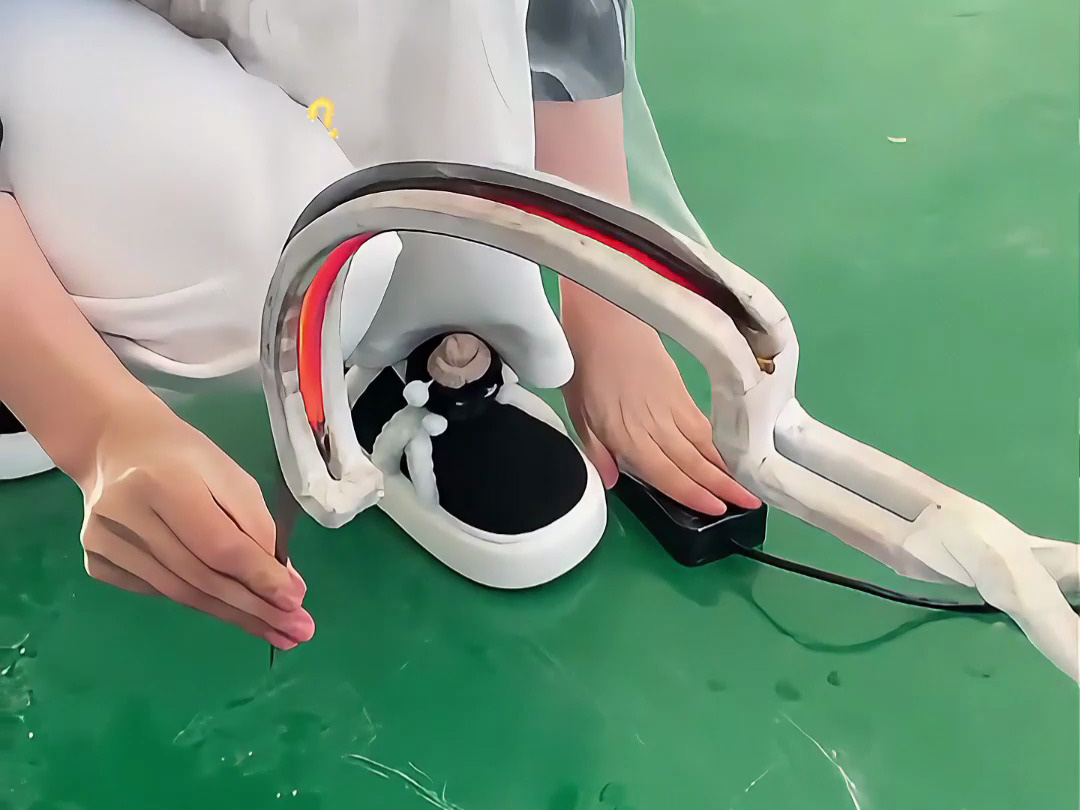

• 案例 1：輕型水稻鐮刀（刃厚 1.5mm，材質(zhì) Q235）選用超高頻設(shè)備，搭配微型 U 型線圈，加熱時(shí)間 8 秒，刃口硬度達(dá) HRC61-62，刀身可彎折 15° 不崩裂，連續(xù)切割 300 捆水稻后刃口無(wú)明顯磨損，比傳統(tǒng)火焰淬火鐮刀壽命延長(zhǎng) 3 倍。
• 案例 2：重型玉米鐮刀（刃厚 3mm，材質(zhì) 45# 鋼）選用高頻設(shè)備，搭配弧形環(huán)形線圈，加熱時(shí)間 12 秒，刃口硬度達(dá) HRC59-60，硬化層深度 1.8mm，切割 500 根玉米秸稈后刃口磨損量?jī)H 0.1mm，廢品率控制在 0.2% 以內(nèi)。

總結(jié)：鐮刀淬火，感應(yīng)加熱是 “必選項(xiàng)”，高頻 / 超高頻看 “匹配度”
