齒輪軸批量生產前的關鍵一步：海拓超高頻淬火機工藝驗證實錄

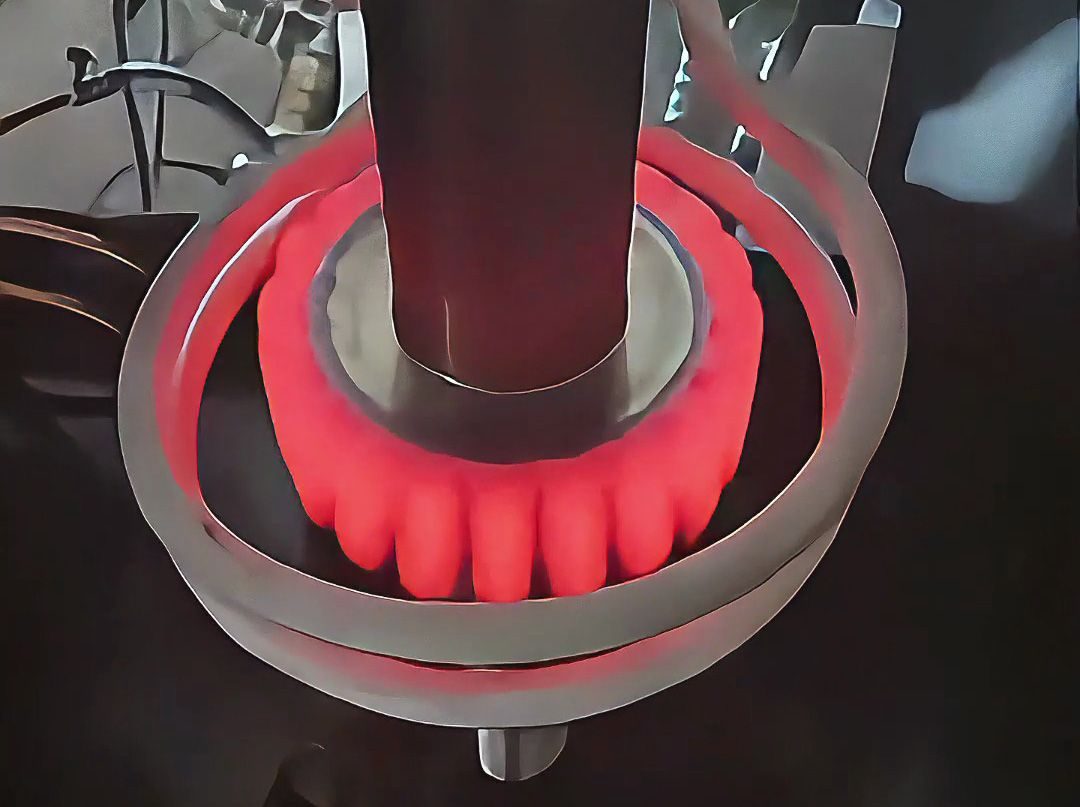

眼下正在進行的這場測試，是我們專門為齒輪軸量身定制的工藝驗證 —— 將齒輪軸樣品置于海拓超高頻淬火機中，逐一驗證齒面、齒根、軸徑這些關鍵部位的淬硬層深度與硬度，同時不斷優化加熱參數，核心目標就是確保淬火后的齒輪軸無裂紋、不變形、不燒損，為后續批量生產提煉出精準的標準化工藝參數，避免批量生產時出現質量波動。
了解齒輪軸加工的人都知道，不同部位的淬火要求差異極大，這也是此次工藝驗證的重點。先看齒面，作為齒輪軸傳動的核心接觸面，它需要足夠的硬度來抵抗磨損，淬硬層深度通常要求達到 0.8-1.2mm，硬度需穩定在 HRC58-62 之間。測試時，我們將海拓超高頻淬火機的感應線圈精準貼合齒面，通過調整高頻功率（從 80kW 逐步調試到 100kW）和加熱時間（15 秒到 20 秒），觀察齒面的淬硬效果 —— 初始參數下，齒面硬度僅達到 HRC55，淬硬層深度也只有 0.6mm，未達標準；隨后將功率提升至 95kW、加熱時間延長至 18 秒，再次測試時，齒面硬度達到 HRC60，淬硬層深度 1.0mm，剛好落在合格區間。
再看齒根，這個部位是應力集中的 “薄弱點”，淬火時既要保證一定硬度（HRC52-56），又要避免因加熱過度產生裂紋，淬硬層深度需控制在 0.5-0.8mm。由于齒根結構呈弧形，普通加熱方式容易出現 “熱量堆積”，我們特意為其定制了異形感應線圈，讓磁場均勻覆蓋齒根區域。初始測試時，因線圈與齒根間隙過?。▋H 0.5mm），局部溫度過高，齒根出現細微裂紋；調整間隙至 1.2mm，同時將加熱功率下調至 85kW，裂紋問題徹底解決，最終檢測顯示齒根硬度 HRC54、淬硬層深度 0.7mm，完全符合使用要求。
還有軸徑，作為齒輪軸的安裝定位部位，它對圓度和垂直度要求極高，淬火后不能有明顯變形，淬硬層深度需穩定在 0.6-1.0mm，硬度 HRC55-58。測試中，我們重點監測軸徑的變形量 —— 將齒輪軸裝夾在超高頻淬火機的專用夾具上，確保軸線不偏移，加熱時采用 “分段加熱” 模式，避免軸徑整體受熱不均。初始參數下，軸徑淬火后圓度偏差達 0.05mm，超出 0.03mm 的允許范圍；通過將加熱速度從 “快速升溫” 調整為 “緩慢梯度升溫”，同時優化冷卻方式（從噴淋冷卻改為霧冷），最終軸徑圓度偏差控制在 0.02mm 以內，淬硬層深度 0.8mm、硬度 HRC56，滿足安裝精度要求。
整個測試過程中，“無裂紋、不變形、不燒損” 是貫穿始終的底線。我們每調整一次參數，都會用探傷儀檢測齒輪軸是否存在內部裂紋，用千分尺測量關鍵部位的變形量，用金相顯微鏡觀察表層是否有燒損跡象。比如某次將加熱功率調至 105kW 時，齒面出現輕微燒損（表層氧化皮厚度超 0.1mm），立即將功率回調至 95kW，同時縮短加熱時間 1 秒，燒損問題隨之消失；還有一次因冷卻速度過慢，軸徑出現 0.04mm 的變形，更換為更快流速的冷卻系統后，變形量恢復正常。
經過兩天的反復調試，我們終于確定了這套齒輪軸的標準化工藝參數：齒面加熱功率 95kW、時間 18 秒；齒根加熱功率 85kW、時間 15 秒；軸徑加熱功率 90kW、時間 16 秒，冷卻方式統一為霧冷。在此參數下，齒輪軸各關鍵部位的淬硬層深度與硬度均達標，且無任何裂紋、變形、燒損問題。
對齒輪軸生產來說，這樣的工藝驗證至關重要 —— 它相當于為批量生產 “踩點探路”，用海拓超高頻淬火機的精準控溫與靈活參數調整能力，提前規避可能出現的質量風險。有了這套標準化工藝參數，后續批量生產時，工人只需按參數設定設備，就能確保每一根齒輪軸的淬火質量一致，不用再依賴經驗反復調試，既提升生產效率，又能穩定產品品質。
