不少客戶在金屬熱處理中都有這樣的需求：“能不能讓金屬只在需要耐磨、抗沖擊的部位變硬，其他部位保持韌性？而且加熱時間要快，別等半天！” 答案是當然可以！海拓高頻感應加熱機的核心價值，就是通過 “瞬間加熱、精準控域”，讓金屬在幾秒內(nèi)完成局部淬火 —— 只硬化目標區(qū)域（如刀具刃口、軸類臺階、齒輪齒面），非淬火區(qū)域保持原有韌性，完美平衡金屬的 “硬” 與 “韌”，徹底告別傳統(tǒng)整體淬火的 “一刀切” 弊端。
傳統(tǒng)整體淬火（如爐式淬火、鹽浴淬火）是將金屬工件整體加熱至高溫，冷卻后全件變硬，不僅浪費能量，還會讓不需要硬化的部位（如軸類的安裝端）失去韌性，易斷裂。而高頻感應加熱機的 “局部淬火”，靠的是電磁感應的 “集膚效應”+ 定向線圈設計，從原理上實現(xiàn) “哪里需要硬，就加熱哪里”：

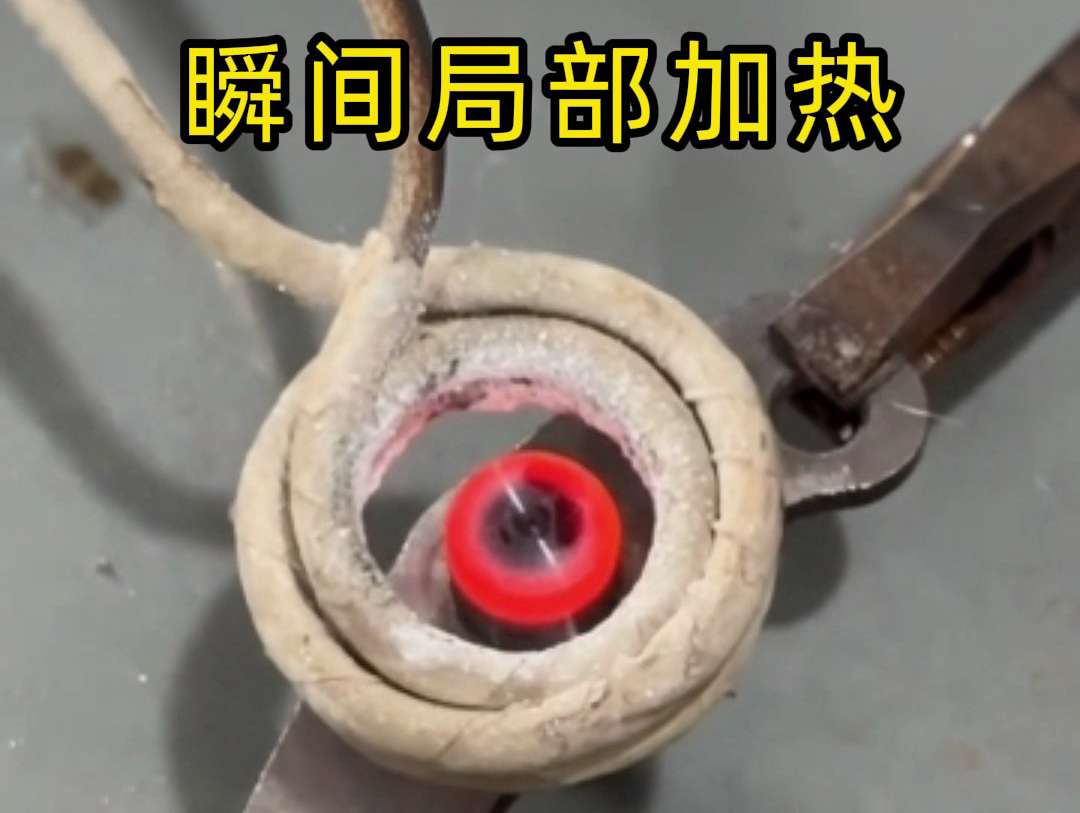

集膚效應，熱量集中表層：高頻電流（10-300kHz）通過感應線圈時，會產(chǎn)生高頻交變磁場，金屬工件在磁場中生成渦流 —— 渦流主要集中在工件表層（硬化層深度可控制在 0.1-3mm），芯部幾乎不受熱，這意味著只需針對表層加熱，就能實現(xiàn) “局部硬化”；
定向線圈，鎖定淬火區(qū)域：根據(jù)工件的淬火需求，定制專屬感應線圈（如刀具的 U 型線圈、軸類的環(huán)形線圈、齒輪的齒形線圈），線圈僅覆蓋需要硬化的部位（如刀具刃口 3mm 范圍、軸類臺階 5mm 寬度），磁場精準作用于目標區(qū)域，非淬火區(qū)域溫度保持在 50℃以下，完全不影響韌性；
秒級加熱，快速定型：高頻感應的升溫速度可達 100-200℃/ 秒，比如將刀具刃口加熱至 850℃（淬火溫度）僅需 3-5 秒，短暫的高溫停留時間避免了熱量向非淬火區(qū)域擴散，也減少了金屬氧化和變形風險。
以廚房菜刀（材質(zhì) 45 號鋼）為例，傳統(tǒng)整體淬火會讓刀身變硬變脆，砍骨頭時易崩口；用海拓高頻機搭配 U 型線圈，僅加熱刃口 2mm 范圍：
某電機軸（直徑 30mm，臺階處需耐磨），傳統(tǒng)淬火會讓軸身整體硬化，安裝軸承時易因過盈配合導致軸變形；用高頻機搭配環(huán)形線圈，僅加熱臺階處 5mm 范圍：
小模數(shù)齒輪（模數(shù) 1.5）的齒面需耐磨，輪輻需抗沖擊；用高頻機搭配定制齒形線圈，僅加熱齒面 3mm 范圍：
省能省料，降低成本：僅加熱局部區(qū)域，能耗比整體淬火降低 40%-60%；且非淬火區(qū)域無需后續(xù)軟化處理（如退火），減少加工工序，每批次工件可節(jié)省成本 20%-30%；
變形量小，精度可控：局部加熱的熱影響區(qū)窄（≤5mm），工件整體變形量≤0.03mm，無需后續(xù)矯正，尤其適合精密零件（如模具、儀器軸）的淬火；
適配自動化，效率翻倍：高頻感應加熱機可搭配自動送料、定位、冷卻系統(tǒng)，實現(xiàn) “無人化局部淬火”—— 比如批量處理軸類零件時，小時產(chǎn)能可達 300-500 件，是人工操作的 5-8 倍，完全適配規(guī)?；a(chǎn)。
無論是需要 “刃口硬、刀身韌” 的刀具，“耐磨段硬、安裝端韌” 的軸類，還是 “齒面硬、輪輻韌” 的齒輪，海拓高頻感應加熱機都能通過 “瞬間加熱、精準控域”，實現(xiàn)金屬的 “局部變硬” 需求。它不僅解決了傳統(tǒng)淬火的 “全件硬化、韌性失衡” 問題，還以 “秒級加熱、低耗高效” 的優(yōu)勢，成為現(xiàn)代金屬熱處理的核心設備。如果你的生產(chǎn)中也需要金屬 “按需變硬”，不妨試試高頻感應局部淬火，讓金屬性能更貼合實際使用需求！
粵公網(wǎng)安備 44190002003728號
