梭殼這么小也能高頻淬火？不僅能，還是熱處理常用方案！

不少客戶擔(dān)心：“梭殼尺寸這么?。ㄍǔＭ鈴?5-150mm，壁厚 0.5-2mm），高頻淬火會(huì)不會(huì)把控不好溫度，導(dǎo)致變形甚至開裂？” 答案是完全可以！高頻淬火憑借 “局部精準(zhǔn)加熱、快速控溫” 的核心優(yōu)勢(shì)，不僅能適配梭殼這類微型零件，更是行業(yè)內(nèi)梭殼熱處理的常用方案，完美解決 “小零件難淬火、易損壞” 的痛點(diǎn)。

先破誤區(qū)：小尺寸≠難淬火，高頻特性精準(zhǔn)適配梭殼需求

• 局部加熱，鎖定硬化區(qū)域：通過定制 “微型環(huán)形感應(yīng)線圈”（內(nèi)徑僅比梭殼外徑大 0.5-1mm），可只加熱梭殼的內(nèi)壁或外表面（根據(jù)磨損需求選擇），加熱范圍可控制在 0.3-1mm 內(nèi)，梭殼其他部位溫度保持在 50℃以下，從根源減少變形；

• 快速升溫，縮短高溫停留：高頻感應(yīng)能讓梭殼淬火區(qū)域在 2-5 秒內(nèi)快速升至 820-850℃（低碳鋼梭殼的適宜淬火溫度），短暫的高溫停留時(shí)間大幅降低氧化和脫碳風(fēng)險(xiǎn)，也避免薄壁因長(zhǎng)時(shí)間受熱出現(xiàn) “軟化變形”；

• 精準(zhǔn)控溫，避免過熱開裂：高頻設(shè)備配備高精度紅外測(cè)溫儀（精度 ±3℃），可實(shí)時(shí)監(jiān)測(cè)梭殼溫度，一旦達(dá)到目標(biāo)值立即停止加熱并啟動(dòng)冷卻，不會(huì)因溫度過高導(dǎo)致梭殼薄壁開裂。

實(shí)測(cè)驗(yàn)證：梭殼高頻淬火的效果有多好？

1. 線圈與參數(shù)適配：定制內(nèi)徑 13mm 的微型環(huán)形線圈，確保線圈與梭殼外表面間隙均勻（0.5mm）；設(shè)定加熱功率 18kW，加熱時(shí)間 3 秒，冷卻方式為 “壓縮空氣 + 微量水霧”（避免水淬導(dǎo)致的劇烈冷卻）；

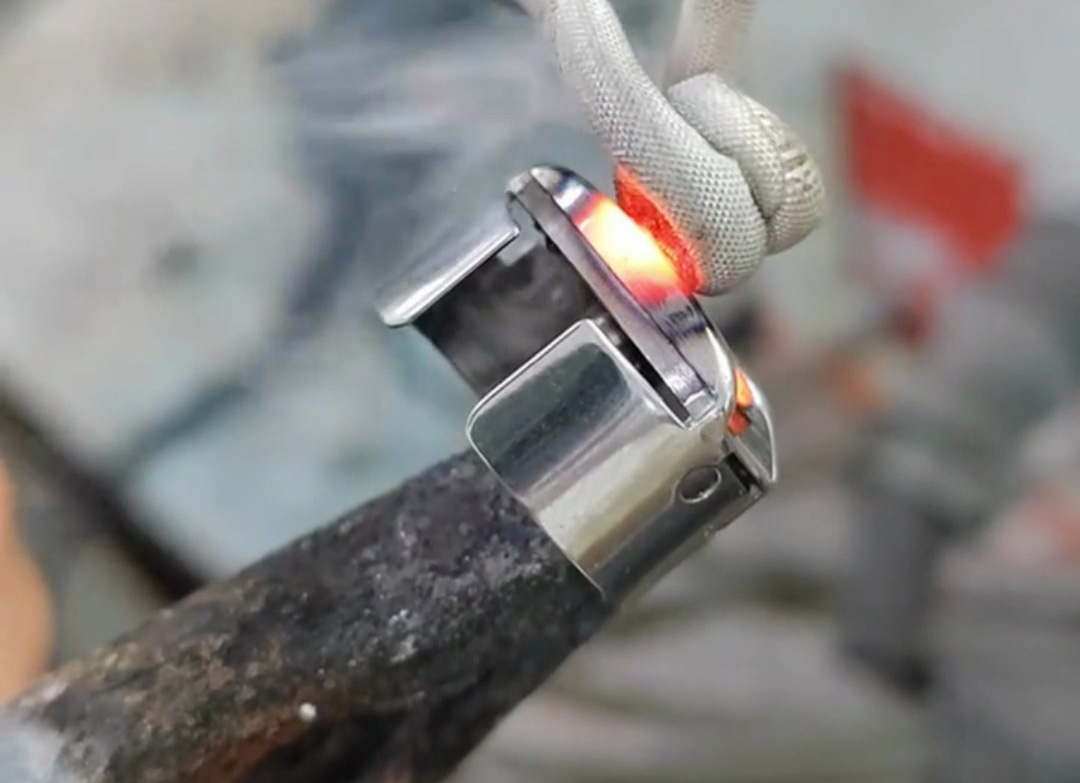

2. 淬火過程：?jiǎn)?dòng)設(shè)備后，3 秒內(nèi)梭殼外表面溫度升至 830℃，設(shè)備自動(dòng)切換至冷卻模式，5 秒后完成淬火；整個(gè)過程無需人工干預(yù)，梭殼通過振動(dòng)盤自動(dòng)上料、定位、下料；

3. 效果檢測(cè)：

• 硬度：梭殼外表面硬度達(dá) HRC52-53，符合耐磨需求，內(nèi)壁未加熱區(qū)域保持原有韌性（HRC15-20），避免脆裂；

• 變形：用千分尺測(cè)量梭殼外徑，淬火前后尺寸偏差僅 0.01mm，遠(yuǎn)低于 ±0.03mm 的公差要求，可直接與梭芯配合使用；

• 效率：每小時(shí)可處理 1200-1500 個(gè)梭殼，是傳統(tǒng)鹽浴淬火效率的 5 倍以上，且無鹽浴的污染問題。

為什么高頻淬火是梭殼熱處理的 “常用方案”？

1. 適配批量生產(chǎn)：可與自動(dòng)化生產(chǎn)線無縫對(duì)接，搭配振動(dòng)送料機(jī)、旋轉(zhuǎn)工裝，實(shí)現(xiàn) “無人化淬火”，1 名工人可同時(shí)監(jiān)控 2 臺(tái)設(shè)備，人力成本降低 60%；

2. 品質(zhì)一致性高：參數(shù)（功率、時(shí)間、冷卻）可精準(zhǔn)存儲(chǔ)，無論生產(chǎn)多少批次，每一個(gè)梭殼的淬火效果都完全一致，避免傳統(tǒng)工藝 “看經(jīng)驗(yàn)、憑手感” 導(dǎo)致的品質(zhì)波動(dòng)；

3. 環(huán)保清潔：無明火、無鹽浴廢渣、無有害氣體，車間環(huán)境干凈整潔，符合現(xiàn)代制造業(yè)的環(huán)保要求，無需額外投入環(huán)保處理設(shè)備；

4. 適用材質(zhì)廣：無論是低碳鋼、中碳鋼梭殼，還是不銹鋼梭殼，只需調(diào)整高頻參數(shù)和線圈尺寸，都能實(shí)現(xiàn)穩(wěn)定淬火，無需更換設(shè)備。

總結(jié)：小梭殼淬火，高頻設(shè)備是 “放心之選”
